            详细说明

            EFC 3610型變頻器

            產品簡介
            Rexroth EFC 3610針對全球市場,具有CE,UL,cUL,RCM,EAC,TüV, RoHS等國際認證,在全球范圍內為您提供統一的銷售和服務。EFC 3610具有VFC 3610的所有功能特點,另外增加了一系列功能特點:
            聯系方式
            15325339234
            收藏
            商品說明

            Rexroth EFC 3610針對全球市場,具有CE,UL,cUL,RCM,EAC,TüV, RoHS等國際認證,在全球范圍內為您提供統一的銷售和服務。EFC 3610具有VFC 3610的所有功能特點,另外增加了一系列功能特點:

            • 內置EMC C3濾波器,有效降低電磁干擾。

            • 環境溫度從40 °C不降容提高到45 °C不降容,增強了環境適應性。

            • 除具有VFC的PROFIBUS DP和CANopen總線通訊外,增加了SERCOS III, PROFINET IO, Ethernet IP, Modbus TCP, EtherCAT, PowerLink,其中Rexroth獨有的SERCOS III通訊,通訊速率可達微秒級。


            內置EMC濾波器

            • 滿足C3要求,有效降低電磁干擾。帶屏蔽層電機電纜:0.4...4 kW, 15 m;5.5...22 kW, 30 m;30...90 kW 50 m;110...132 kW 75m。當漏電保護器頻繁保護時,可卸下EMC螺釘。


            安全停車功能(STO)

            • 符合歐盟EN60204-1標準中的0類關斷,達到SIL3級。

            • 防止變頻器啟動,讓設備檢修和操作更加安全。


            45 °C不降容

            • 環境溫度從40 °C(VFC)提高到45 °C不降容,增強了環境適應性。


            多功能以太網通訊

            • 除具有VFC的PROFIBUS DP和CANopen總線通訊外,增加了SERCOS III, PROFINET IO, Ethernet IP, Modbus TCP, EtherCAT, PowerLink, 其中Rexroth獨有的SERCOS III通訊,通訊速率可達微秒級。


            產品細節


            技術參數

            EFC 3610 型變頻器





            單相 220 V

            功率范圍

            0.4 ... 2.2 kW

            電壓范圍

            200 ... 240 V ± 10%

            頻率范圍

            50 / 60 Hz ± 5 %



            三相 400 V

            功率范圍

            重載:0.4 ... 22 kW
            輕載:7.5 ... 30 kW

            電壓范圍

            -15 % 380V ... 480 V ± 10%

            頻率范圍

            50 / 60 Hz ± 5 %



            輸出

            頻率范圍

            0 ... 400 Hz

            控制方式

            V / f

            電機類型

            異步電機








            控制性能

            過載能力

            重載:150 %, 60 s; 200 %, 1 s
            輕載:120 %, 60 s

            內置EMC濾波器

            C3

            開關頻率

            1 k ... 15 kHz

            調速范圍

            1:50

            啟動轉矩

            3 Hz 150 %

            1.5 Hz 100 %

            內置PID控制

            1

            操作面板類型

            標配LED可插拔式,選配LCD可插拔式











            I / O 端子




            模擬輸入

            + 10 V

            + 5 V

            AI1

            0 (2) ... 10 V/0(4) ... 20 mA

            AI2

            0(2)...10 V/0(4)...20 mA

            模擬輸出

            AO1

            0(2)...10 V/0(4)...20 mA



            數字輸入

            + 24 V

            max. 100 mA (22 kW及以內);max. 200 mA (30...90 kW)

            DI1 ... DI4

            PNP/NPN端子, 24 VDC, 8 mA/12 VDC, 4 mA

            DI5 (脈沖輸入)

            PNP/NPN端子, 24 VDC, 8 mA/12 VDC, 4 mA; 脈沖輸入最大50 kHz


            數字輸出


            DO1

            開路集電極輸出

            上拉/下拉, 30 VDC, 50 mA

            脈沖輸出

            最大32 kHz

            繼電器輸出

            RO1 (Ta, Tb, Tc)

            250 VAC,3 A/30 VDC, 3 A

            通訊

            Modbus RTU



            擴展卡

            I/O擴展卡

            4路多功能數字輸入,1路模擬量輸入,1路模擬量輸出,1路開路集電極,1路繼電器輸出

            繼電器輸出擴展卡

            4路,250 VAC, 3 A/30VDC, 3 A

            通訊擴展卡

            PROFIBUS DP, CANopen, SERCOS III,
            PROFINET IO, Ethernet IP, Modbus TCP, EtherCAT, PowerLink






            環境與認證

            最高運行溫度

            -10...45 °C無需降額使用;45...55 °C, 降額1.5 %/1 °C

            濕度

            ≤ 90 %

            海拔高度

            1000 m內無需降額;1000...4000 m, 降額1 %/100 m

            防護等級

            IP 20

            認證

            CE, UL, cUL, RCM, EAC, TüV, RoHS



            結構參數


            單項 200 VAC 機型[kW]
            重載
            [kW]
            輕載
            [A]
            重載
            寬[mm]
            [W]
            寬[mm]
            [w]
            高[mm]
            [H]
            高[mm]
            [H]
            高[mm]
            [h]
            深[mm][D]

            0K40-1P2-MxA-xx

            0.4

            -

            2.4

            -

            95

            66

            167

            156

            167

            0K75-1P2-MxA-xx

            0.75

            -

            4.1

            -

            95

            66

            167

            156

            167

            1K50-1P2-MxA-xx

            1.5

            -

            7.3

            -

            95

            66

            206

            196

            170

            2K20-1P2-MxA-xx

            2.2

            -

            10.1

            -

            120

            80

            231

            221

            175



            三相 400 VAC 機型
            [kW] 重載
            [kW]
            輕載
            [A]
            重載
            [A]
            輕載

            [mm]
            [W]

            [mm]
            [w]

            [mm]
            [H]
            高[mm][h]
            深[m][D]










            0K40-3P4-MxA-xx

            0.4

            -

            1.3

            -

            95

            66

            166

            156

            167











            0K75-3P4-MxA-xx

            0.75

            -

            2.3

            -

            95

            66

            166

            156

            167











            1K50-3P4-MxA-xx

            1.5

            -

            4.0

            -

            95

            66

            206

            196

            170











            2K20-3P4-MxA-xx

            2.2

            -

            5.6

            -

            95

            66

            206

            196

            170











            3K00-3P4-MxA-xx

            3.0

            -

            7.4

            -

            120

            80

            231

            221

            175











            4K00-3P4-MxA-xx

            4.0

            -

            9.7

            -

            120

            80

            231

            221

            175











            5K50-3P4-MxA-xx

            5.5

            7.5

            12.7

            16.8

            130

            106

            243

            228

            233











            7K50-3P4-MxA-xx

            7.5

            11

            16.8

            24.3

            130

            106

            243

            228

            233











            11K0-3P4-MxA-xx

            11

            15

            24.3

            32.4

            150

            125

            283

            265

            233











            15K0-3P4-MxA-xx

            15

            18.5

            32.4

            39.2

            150

            125

            283

            265

            233











            18K5-3P4-MxA-xx

            18.5

            22

            39.2

            45.0

            165

            140

            315

            300

            241











            22K0-3P4-MxA-xx

            22

            30

            45.0

            60.8

            165

            140

            315

            300

            241











            30K0-3P4-MxA-xx

            30

            37

            60.8

            73.7

            250

            200

            510

            492

            272











            37K0-3P4-MxA-xx

            37

            45

            73.7

            89.1

            250

            200

            510

            492

            272











            45K0-3P4-MxA-xx

            45

            55

            89.0

            108

            265

            200

            585

            555

            325











            55K0-3P4-MxA-xx

            55

            75

            108

            147

            265

            200

            585

            555

            325











            75K0-3P4-MxA-xx

            75

            90

            147

            176

            325

            200

            760

            727

            342











            90K0-3P4-MxA-xx

            90

            110

            176

            212

            325

            200

            760

            727

            342











            110K0-3P4-MxA-xx

            110

            132

            211

            253

            385

            250

            830

            797

            350











            132K0-3P4-MxA-xx

            132

            160

            253

            303

            385

            250

            830

            797

            350











            x:MDA=無內置EMC濾波器(僅適用于VFC機型)MDA=內置EMC濾波器(僅適用EFC機型)

            xx:7P=LED操作面板 NN=無操作面板(防塵蓋)

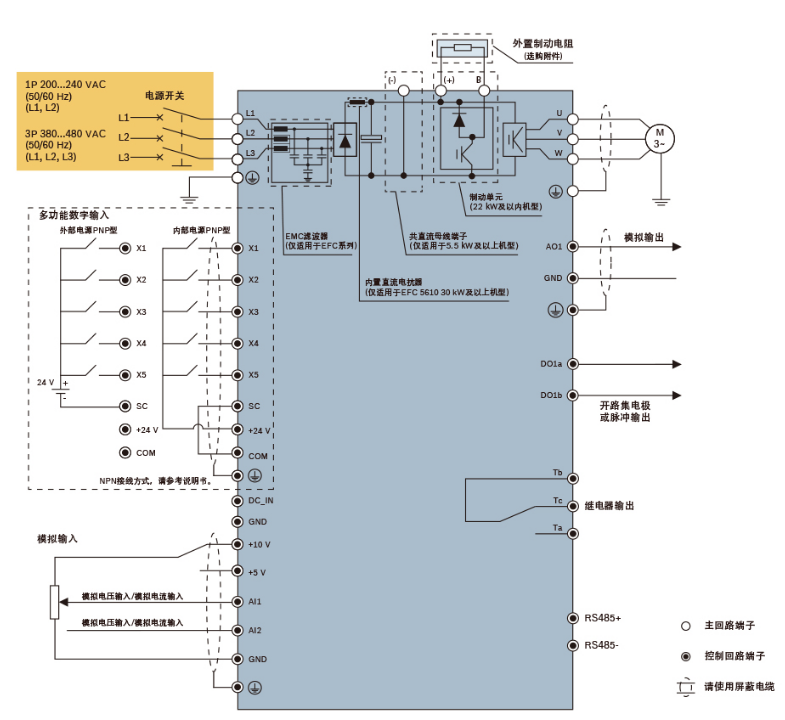

            配線圖
